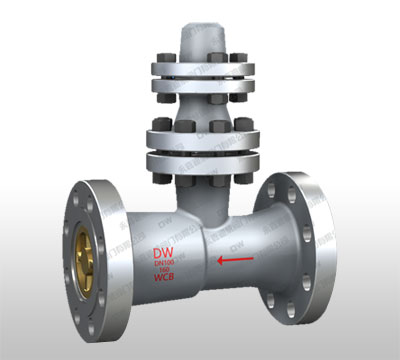

空排止回閥

產品簡述:空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合自動再循環閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.

品牌廠家:工奧閥門
閥門型號:H48Y(H)-200
主要材質:碳鋼 硬質合金
口徑選型:DN20-DN200
壓力范圍:PN40-PN320
瀏覽次數:1830
更新日期:2024-08-13 15:07:45/10/19
產品詳情 在線咨詢

一、空排止回閥概述

空排止回閥主體毛坯的質量控制本閥門的所有零件均為鍛件,鍛造時嚴格按照鍛造工藝規程和工序卡進行,嚴格控制始鍛溫度、終鍛溫度、變形程度和變形速度,按工藝規程規定的冷卻方法進行冷卻。對鍛成品進行化學成分分析、力學性能試驗、晶間腐蝕試驗、金相組織分析,經分析、試驗和測定,均符合相應標準?!?br /> 鍛件的質量通過超聲波檢驗和液體滲透檢驗來保證,按照RCC-M要求對鍛件進行100%的超聲波探傷并評定,并對鍛件的全部表面進行液體滲透檢驗和評定。

空排止回閥

二、空排止回閥原理如下:
打開出口閥,給水泵啟動,給水達到一定的壓力后,閥芯自動升起,推離閥座,給水即流出。同時閥芯連桿拔動排空口閥

片封閉排空口。當給水泵流量減小時,閥芯下落,推動連桿拔開排空閥片,開啟再循環門維持水泵小流量。當停泵時,

閥芯自動下落關閉通道,從而防止高壓水錘對給水系統的破壞.

三、空排止回閥結構特點:

a、該閥配合再循環旁路閥工作,維持系統的安全運行。

b、主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路 閥關閉。

c、閥瓣密封采用不銹鋼堆焊而成,耐磨、抗擦傷性強,密封可靠。

d、閥門應垂直安裝

四、空排止回閥規格型號:

公稱壓力PN/MPa 殼體試驗壓力Ps/MPa 工作壓力PN/MPa 適用介質  工作溫度/℃
20.O  30.O  20.O  水  ≤160

五、空排止回閥主要零部件材質:

 零件名稱

 材料

 閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋

 碳素鑄鋼

 導向軸、拔叉、軸套、滑塊、排放套、排氣盤

 不銹鋼

 螺栓、螺柱

 鉻鉬鋼

 襯套

 鑄鋁青銅

 閥瓣、閥瓣體、閥瓣軸、連接叉、螺母

 優質碳素鋼
